地球保卫战

队员 : 雍舒宸、陈思敏、黄子竣、黄启叒
组别 : 初级组(小学1-6年级)
队名 : 雄鹰队
内容详情


AIOT科技作品大赛 2022赛季

项目说明文档




作品名称
地球保卫战
团队名称
雄鹰队
参赛项目
初级组:未来家园


参赛组别
小学初级组    小学高级组    初中组    高中组


团队成员与分工
姓名
职责
具体职责

雍国强
指导老师
全面指导小组成员的各项工作

黄子竣
小组成员
主要负责硬件搭建和创意

陈思敏
小组成员
主要负责线路端口和传感器的连接

雍舒宸
小组成员
主要负责传感器功能的调试

黄启叒
小组成员
主要负责接线图和整体功能设计
作品设计思路


基于全球环境污染、温室效应、动物栖息地遭到破坏和极端天气的频繁发生,为此,我们小组一起设计了这套地球保卫战作品。它包含有:垃圾分类和垃圾宣传站、温湿度监测系统、水位监测系统、太阳能发电系统和土壤干湿度监测系统等五个功能模块。





作品硬件清单
名称
功能描述
备注

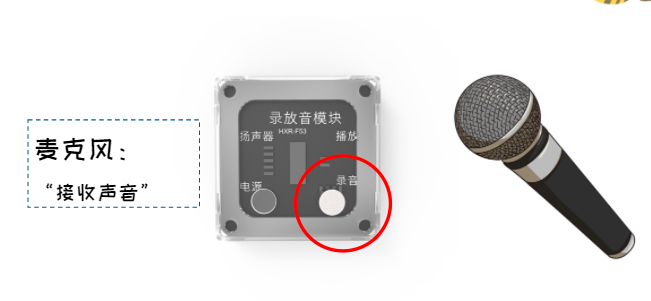

录放音模块
录入和播放声音
连接录音和扬声器使用

扬声器
播放声音


超声波雾化片
将水转化为水雾
搭配超声波加湿器使用

底座电池盒×6
为作品供电


比较器模块×2
比较水位和湿度值
搭配水位传感器、土壤湿度传感器使用

温湿度传感器
获取环境的温度和湿度


4位数码管
显示温度和湿度值
搭配温湿度传感器使用

水位传感器
获取水位值


LED灯模块
当水位达到临界值,灯亮
搭配水位传感器使用

蜂鸣器
当水位达到临界值时,蜂呜器报警
搭配水位传感器使用

3pin线若干
连接各个硬件模块


太阳能电池板
将收集到的太阳能转为电能
和追光器一起使用

追光器
追随光源转动并收集


土壤湿度传感器
获取土壤湿度值
搭配比较器使用

水泵
土壤湿度较低时,为其提供水源
搭配土壤湿度传感器使用
作品连接图
一、录音及播放模块连接图


二、温湿度检测模块以及超声波加湿器连接图


三、水位检测模块连接图


四、太阳能发电模块连接图




五、土壤干湿度模块连接图





作品制作步骤
第一步
准备材料,硬件搭建及创意设计



第二步
讨论划分各个模块的功能区域



第三步
清点硬件清单,将各个模块的线路接连一起





第四步
分别调试各个模块的功能,调整数值



第五步
整合功能,局部微调


成品外观




功能说明


我们作品的功能分为:垃圾分类和垃圾宣传站、温湿度监测系统、水位监测系统、太阳能发电系统和土壤干湿度监测系统下面我们分别来介绍。
一、垃圾分类和垃圾宣传站功能。我们在草坪上放置了有垃圾分类标识的垃圾桶,并且利用录音和播放系统,录入垃圾宣传标语,进行循环播放,提醒人们要保护环境。
二、动物温湿度保护系统它是利用温湿度传感器连接四位数码管,将空气的温度和湿度及时显示出来,如果空气的湿度过低,超声波加湿器就会接收到信号,通过水波震荡,产生雾气,来增加空气的湿度。
三、水位监测系统。它是利用水位传感器来监测水位的数值,传给比较器,当监测到水位达到临界值,蜂鸣器就会自动报警,同时,指示灯亮起。
四、太阳能发电系统,它是利用向日葵随着太阳转动的原理来设计的。太阳能追光器能自动捕捉阳光,将光能收集,传给太阳能电源板,转化为电能,这样可以解决照明等用电问题。
五、土壤干湿度监测系统。它是由土壤湿度传感器来监测土壤的干湿度,当监测到土壤干燥时,水泵自动开启,将水加到土壤里,保证土壤的湿度。
