有氧城市家园

队员 : 李恒先、刘一诺、周果、邢宸铭、林奕存、高羽泽
组别 : 初级组(小学1-6年级)
队名 : 火星科学队
内容详情


2022年度蓝桥杯AIOT专项赛

项目说明文档




作品名称
有氧城市家园
团队名称
火星科学队
参赛项目
初级组未来家园


参赛组别
小学初级组    小学高级组    初中组    高中组


团队成员与分工
姓名
职责
具体职责

周果
负责智能垃圾桶项目的搭建与安装
制作智能垃圾桶,完成垃圾桶的线路连接和硬件的调试安装以及外观的设计制作

林奕存
负责太阳能项目的搭建与安装
搭建制作太阳能追光器,完成线路的连接与安装调试以及外观的设计制作

李恒先
负责温湿度传感器的搭建与安装
搭建制作土壤度传感器,完成线路连接与调试以及外观的设计制作

高羽泽
负责粉尘传感器的搭建与安装
搭建制作粉尘传感器,完成线路连接与调试以及外观的设计制作

邢宸铭
负责土壤湿度传感器的搭建与安装
搭建制作水位湿度传感器,完成线路连接与调试以及外观的设计制作

刘一诺
负责温湿度控制器的搭建与安装
搭建制作温湿度传感器,完成线路的连接与调试以及外观的设计制作
作品设计思路
近几年的疫情的无休止,郑州的暴雨,动物的濒临灭绝,极端的天气的产生,让我们感到地球的大环境已经出现了很多的问题,我们必须要进行环保了。如果不大力改善环境保护工作 后果将不堪设想 。通过我们查阅资料发现造成环境污染的主要原因 ;
一是制造垃圾量大 垃圾利用率低
二 废气废水排放
三 树木砍伐严重 。
针对上述情况 我们设计了未来适合人们健康生活的“有氧”城市家园 。
有氧城市家园 解决的第一个问题
解决垃圾制造量大 利用率低的问题 。
解决方案:我们设计了垃圾宣传站 呼吁大家一起进行垃圾回收 垃圾分类 。
解决垃圾分类问题
在垃圾分类中 由于不知道如何分类 也给人们带来了困扰 因此我们设计了智能垃圾分类装置 人们再也不担心扔错垃圾问题了 达到了垃圾分类 从而垃圾分好类 可以继续再进行回收 二次利用 。
解决空气污染问题
废气的排放问题 废气的排放 那我们看不见天上的星星 没事效应造成病毒肆虐 PM2 5的超标时刻都在威胁着我们的健康 解决这个问题 我们设立了PM2 5粉尘检测站 如果粉尘超标 就会触发报警系统分为黄色预警级 红色预警进行粉尘要进行及时治理 。
我们还设立了温湿度控制站 粉尘报警器报警后 这边可以启动加湿器 进行空气加湿 ,通过空气湿度,减少粉尘的产生
解决土地沙漠化问题
解决粉尘的第二个方法就是要加大植树造林的力度 ,还在植树造林过程中 树木的砍伐造成的土地沙漠化 面积越来越大 ,被由于缺水无法正常生长 ,导致沙漠化越来越严重 粉尘也无法得到治理 我们设置了土壤湿度系统,减少了土地沙漠化情况
解决洪水问题
在保护环境的同时 也要预防自然灾害的发生 暴雨造成河流水位的快速上涨 危害着人们的生命安全,所以我吗设计了水位监测系统,可以随时进行水位监测,水位升高后会报警。


解决能源的利用问题
目前地球能源越来越少,新能源利用率还是比较低,所以我们设计了城市能源站,利用太阳能解决城市用电问题,能源站可以跟着太阳转动,这种可以接受更多的光照,收集更多的太阳能。
相信解决这些问题,地球环境会越来越好。















作品硬件清单
名称
功能描述
备注

声音传感器
收集声音信号,控制舵机
需要有程序识别什么声音

舵机
控制垃圾桶盖子打开
程序控制

粉尘传感器
可以检测粉尘
连接蜂鸣器和LED灯

LED显示屏
显示粉尘数值
程序控制

蜂鸣器
可以发出声音


超声波模块
产生超声波
配合雾化片使用

雾化片
将水击打为水雾
配合超声波模块使用

三位数码管
可以显示数字
配合温湿度传感器

水泵
可以抽取水


土壤湿度传感器
检测土壤湿度


比较器
参数设置


驱动模块
驱动水泵
配合水泵 使用

水位传感器
检测水位
配合蜂鸣器使用

LED灯
警示灯


蜂鸣器
发出滴滴声音


太阳能板
吸收太阳光


电机
带动物体转动


追光器
可以追随光源
配合电机使用

储能模块
可以储存电能
配合太阳能板使用

光敏传感器
把光信号变成电信号
有光输出为0,没光输出为1,配合激光模块使用

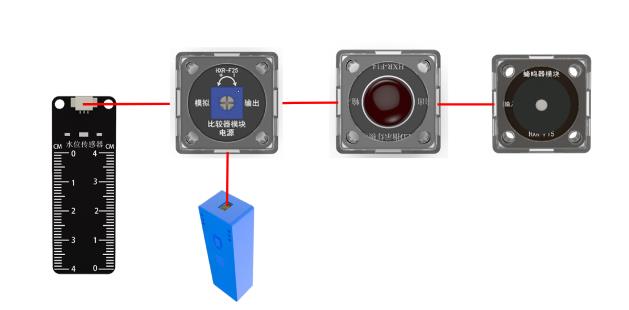

作品连接图
土壤湿度传感器










温湿度计


超声波加湿器


水位传感器




太阳能追光器


太阳能LED路灯







自动智能垃圾桶


粉尘传感器




作品制作步骤
第一步
搭建连接硬件





第二步
绘制设计图





第三步
连接硬件





第四步
外观设计制作





第五步
项目内容填充

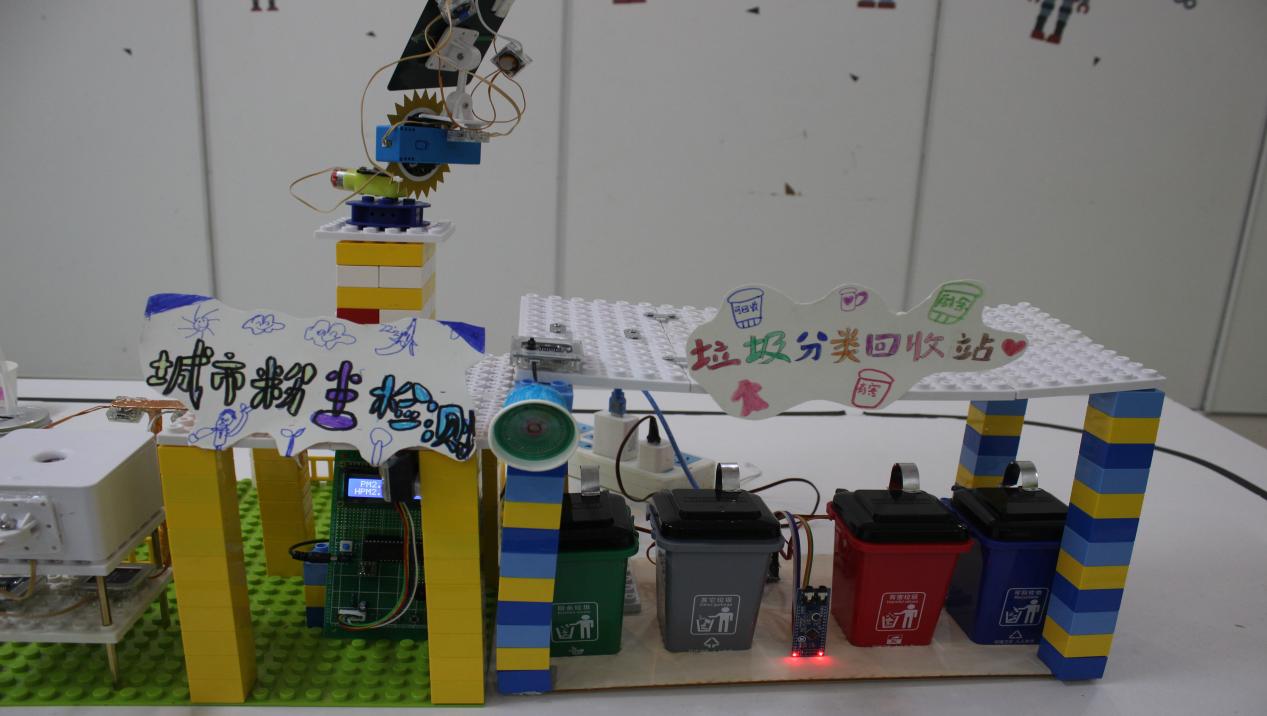

成品外观









功能说明
智能垃圾桶:可以根据人们喊出的垃圾名称自动打开垃圾桶盖。
粉尘检测站:可以监测空气中粉尘是否超标,提示人们注意粉尘治理。
水位检测站:可以检测水位,水位升高会报警避免洪水造成的伤害。
土壤湿度控制站:可以控制土壤湿度,土壤干燥会自动浇水,保证树木有充足的水分正常生长。
太阳能能源站:可以利用追光器追光,吸收更多的太阳光,给城市供电。
温湿度检测站:可以检测空气温度湿度,干燥时会加湿。
